Opticum compositum imaginem gradu

1. 1.Application

Optical compositum imaginem gradu late in mensuræ ad graduum de plana superficiem et cylindricis superficiem ad horizontalem directionem; Planum tatem et rectitudo slideway vel basi machinae instrumentum aut optical mechanica instrumentum tum bene installing positus apparatu.

2. Data 2.technical

(I) Quisque graduatio valorem: … 0.01mm / m

(II) Carolus mensuring range: … 0 ~ 10mm / m

(III) Allocacio: … 1mm / intra unum meter … 0.01mm / m

In plena mensurae range … 0.02mm / m

(IV) planum deviationem super superficiem … 0.0003mm / m

(V) Quisque graduatio valorem de Spiritu gradu … 0.1mm / M

(VI) Opus Superficies (LW) … CLXV 48mm

(VII) rete pondus instrumenti: … 2kgs.

3.

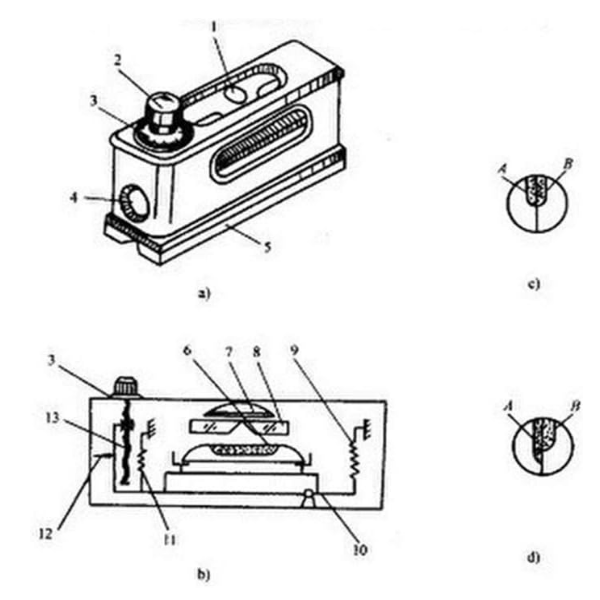

4. 3.Structure instrumenti:

Compositum imaginem planum maxime consistit in sequentibus ut Micro adjusting cochlea, nut, lectus discus, spiritus gradu, Prismate, magnificantes vitrum, vecte tum basi plane et V operantes superficiem.

4. 4.working principle:

Compositum imaginem gradu utitur Prisma ad aerem bulla imagines in Spiritu gradu compositum et magnificavit augendae legis acquisitis et utitur vecte et Micro screw tradenda ratio ad augendae legere et micro screw transmitting ratio ad augendae legere screw tradenda ratio ad augendae legendi et micro screw tradenda ratio ad augendae legere et micro screw transmitting ratio ad augendae legere et micro screw transmitting ratio ad augendae legere et Micro screw tradenda ratio ad augendae legendi sensibus. Ideo si opus pars cum gradiente 0.01mm / m, potest esse verius legitur in compositali imagine gradu (Spiritus gradu in compositam imaginem gradu maxime ludit partes indicando nulla).

5. 5.Operating modum:

Place compositum imaginem gradu in operantes superficies mensuræ opus pars et gradiente de mensuræ workpiece causas uncoincide in stuppa aer bulla imagines; Rotate et lectus disco usque in stuppa Air Bullae Imagines Coincide et Lectio potest got protinus. In ipsa gradiente in mensuræ workpiece potest computari per haec formula:

Ipsam gradiente = gradiente valorem fulcrum distantiam discus legere

Fox Exemplum: discus: V graduum; Sicut haec composita imagine gradu vulpes cum suis gradiente valorem et fulcum distantiam, id est gradiente valorem: 0.01mm / m et fulcum distantia: 165mm.

Ita: ipsa gradiente = 165mm V 0.01 / M = 0.00825mm

6.
7. Notitia 6.Opleration:

(I) Ante usum, emundare a oleum pulveris cum gasoline et mundare cum absorbent TELA.

(II) Temperature Mutare habet magna potentia in instrumento et ideo oportet separari cum calor fonte vitare errorem.

(III) Per mensuræ, gyrari lectus disco usque in stuppa aer bulla imagines omnino coincidit et tunc lectiones in utroque positivum et negativa directiones potest capta.

(IV) Si instrumentum non invenitur in rectam nulla situ, ut sit adaequatum; Posuit instrumentum in stabili mensam et gyrari lectus disco ut in stuppa aer bullae imagines coincidunt ad primum legere a; Turn instrumentum a 180o et ad suum originale est. Ra-Rotate in lectus discumbere ad impetro in stuppa aer bullae coincidunt ad secundum Lectio b. Ita 1/2 (α + β) est nullus deviatio instrumenti. Religat tria supporting Cochleas in lectus discus et torcular leviter per manus inaequals adjusting cap; Rotate discus a 1/2 (α + β) ad adepto in nulla deviationis et punctum lineam compositum; Tandem cingulo in Cochleas.

(V) Post opus, quod operantes superficies instrumenti debet purgari et iactaret cum acidum liberum, anhydrous, antirust oleum et antirust charta; Posuit eam in lignea arca archa et reponunt in mundum aridum.

Hot Tags: Optical Composite imaginem Level Optical compositum imaginem gradu Sina Optici compositum imaginem Level Optical compositum imaginem gradu fabrica firmum optical compositum imaginem gradu

Technical parametri

- Laminam valorem horologio 0.01 mm / m

- Mensurement range 0-10 Millimeters / Meter

- Parens-puer error in ± 1mm / M + 0.01 mm / m

- In parentis errore intra totam measurement range est ± 0. II millimeters / meter

- Banco glacies deviationem 0.003mm

- Cellula valorem cumulus vexillum 0,1 mm / meter

- Desk Size CLXV X XLVIII Millimeters

- Net pondus 2.2 kilograms

Optical compositum imaginem gradu sustentationem: antirust oleum & repono tips

Propriis sustentationem ictus vestri optical compositum imaginem gradu retinet suum 0.01mm / m praecisione et diuturnitatem. Sequere his gradibus praesidio ad Prisma technology et mechanica components:

I. Daily Purgato pro Superficies Tutela

Post usum, extergimus operantes superficies (v-sulcus, marginibus, lentium) cum isopropyl alcohol in linteola libero panno ad removere olea et pulvis. Uti mollis penicillo ad pertinax obstantia, nusquam abrasives, quod potest scalpere optical partes et damnum metallum coatings. Hoc conservat praecisionem terram superficiebus (Ra ≤ 0.1μm) discrimine ad accurate lectiones.

II. Exercitatione antirust cura ad metallum partes

Dum granite basi resistere corrosionis, metallum components (Cochleas, vectibus, HIATINES) opus tutela. Applicare Storaen scriptor non-acidic anti-rubigo oleum omnis III mensibus aut post humorem nuditate:

Applicare tenuiter ut relatorum et plectere cum dropper, devitans pooling in granite / lentium.
Perspicere occupandas: maintains vecte mechanism sensitivity (0.001mm praecisione) ad cylindricum fastigio mensuras.

III. Optimal PRAECLUSIO

Store in includitur difficile casu vel arida scrinium vitare temperatus / humiditas damnum:

Environment: X ° C XXX ° C, <LX% Umor ne lens condensationem et optical distortione.
Positioning: laicas plana vel rectus in Padded foramina; Numquam sub gravibus obiecti vitare misaligning optical ratio.
Long-term repono: Reapply anti-rubigo oleum et addere silica fasciculum; XXIV horis ante usum, probari non situ via CLXXX ° gyrationis calibration.

IV. Menstrua muneris inspectiones

Reprehendo perficientur regularly ut reliability:

Bulla claritas: Confírma compositum bullae imaginem altics altics leniter sine LABES.
Vectis motus: Test Micro-Cochleas enim lenis gyrationis-rigorem annuit opus lubricatae.
Platness Check: utere reference laminam ad convalidandum officinas-calibrated glacies (± 0.0003mm / m).

V. Storaen scriptor Support pro Vivacitas

Leverage nostri periti officia ad ponere apicem perficientur:

Factory Recalibration: restituit 0.01mm / m praecisione via iso-certified apparatu ad discrimine applications.
Genuina partes: postea components ensure compatibility et conserva originali accurate.

Per haec vestigia, vestri Storaen optici compositum imaginem gradu et libera consistent praecisione ad industriae alignment tasks, backed per noster 30+ annis ipsum peritia.

Nulla situ calibration of optical compositum imaginem Level: CLXXX ° Rotation modum explicavit

Accurate nulla calibration est vitalis stouren optical compositum imaginem gradu ponere sua 0.01mm / m praecisione et ± 0.0003mm / m glacies. Et CLXXX ° Rotation modum excludit subtiles optical vel mechanica vices, cursus fideles mensuras in discrimine tasks sicut cnc apparatus alignment aut aerospace pars inspectionem. Hic ‘a streenlined, gradus-per-gradus dux:

I. Quid calibrate?

Impacts, vibrationum, aut temperatus fluctus potest subcinctus campester scriptor nulla referat, ducens ad mensuram egisse. Calibration realigns ad bulla phiala cum instrumentum scriptor optical Prisma et vecte ratio, cursus consistent baslines pro industriae applications ubi 0.001mm deviationes sunt inconveniens, ut probare apparatus instrumentum ducibus aut structural frameworks.

II. Setup Requirements

Storaen optical compositum imaginem gradu (featuring a v-sulcatum basi et micro-adjusting cochlea)
Certified praecisione reference plana (eg noster Storaen granite superficiem laminam, cum plana ≤0.0002mm / m)
A mundus, vibrationis-liberum workbench in temperatus-stabiliri amet (XVIII ° C-XXII ° C Suadet)

III. Gradus I: mensibus initial

Ponere gradu longum in reference plana aligning v-sulcatum basi cum plana centralis axis. Rotate in Micro-adjusting cochlea usque ad compositum bulla imaginem-creavit a XLV ° Prisma ratio-perfectly overlaps in viewfinder. Recordarentur huius initial scale Lectio (a), quae reflectit current deviationem a vero nulla.

IV. Gradus II: CLXXX ° Rotation & Second Lectio

Diligenter flip gradu CLXXX ° finem-ut-finem dum maintaining eius longitudinalis orientation in plana (ne quis lateralis motus). Adjust in Micro-stupra iterum ad align in bulla imaginem et recordum novum legere (b). Differentia δ = | a – b | indicat nulla situ errorem; Idealis values ad Storaen campester sit ≤0.005mm / m.

V. Gradu III: Error correctio & verificationem

Calculate in scopum nulla situ sicut in medio: C (A + B) / II. Relopoli in tutela cap a nullus-temperatio cochlea (typically sita prope bulla phialae), gyrari cochlea usque ad scala legit C, tunc illud. Repeat gradus 3-4 usque Δ ≤0.002mm / m, ensuring minima RELICTUM errore.

VI. Pro tips pro praecisione

Triplex-reprehendo consistency: praestare III calibration cycles, praesertim post transportandam gradu vel operantes in environments cum temperatus oscillationes, ut repetibile results.
Planunt movere partes: Applicare a stilla Storaen scriptor non-acidic oleum ad Micro-stupra antequam temperatio ut lenis, backlash libero operationem et ne binding.
Environmental Imperium: vitare calibrating circa caligia fontes vel risulis, ut minor temperatus gradibus potest afficit granite basi scriptor dimensional stabilitatem et inducere errores.

VII. Storaen scriptor Calibration Support

Omnis Storaen optical compositum imaginem gradu includit a nist-traceable calibration certificatorium, sed quarterly in-agri checks sunt suadetur pro gravibus usus. Nostrum Support includes:

Factory Recalibration: Restisiones originale 0.01mm / M accurate per laser interferferatores ad altus-paxillis applications.
Genuina parce partes: parabilia available temperatio Cochleas et sustentationem kits pro diu terminus usability.
Video Tutorials & Peritus ductu: Gradus-by Gradus videos et ipsum Support ut adiuvaret cum on-site calibration ratio.

Praecipua

Mastering ad CLXXX ° Rotation modum ensures vestri Storaen optical compositum imaginem gradu delivers ex praecisione requiritur ad cylindricum fastigio mensuras, machina instrumentum compescit, et aliis discrimine noctis. Cum propriis calibration, hoc instrumentum, backed per noster 30+ annis ipsum peritia, fit per necessarium dignissim in qualis imperium workflow, cursus omnis mensurae est quod certa ut primum.
